QST.Labは、フランス・ストラスブールに拠点を置き、定量的感覚検査（QST）および疼痛研究のための高性能な機器を開発・製造している企業です。 主力製品である「TCS（Thermal Cutaneous Stimulator）」は、最大300°C/秒の速度で冷温刺激を提供し、迅速かつ正確な感覚閾値の測定を可能にします。また、MRI対応のデュアルプローブや視覚的アナログスケール（VAS）など、多彩なアクセサリーも提供しており、研究者や臨床医の多様なニーズに応えています。さらに、同社の製品は、冷刺激による接触誘発電位（Contact Cold Evoked Potentials: CCEPs）や熱刺激による接触誘発電位（Contact Heat Evoked Potentials: CHEPS）の測定にも適しており、疼痛研究の分野で高い評価を得ています。

  • TCS II（温冷刺激装置）
    • TCS II
    • プローブ
    • アクセサリー
  • LQS（LASER皮膚刺激装置）
    • 概要
    • LASER誘発電位
    • 1470nm LASER LED
    • Class 1Cの意義
    • 刺激仕様
    • 安全設計
    • プロトコル機能
    • 主要メリット

TCS II（温冷刺激装置） TCS IIカタログ

TCS II（Thermal Cutaneous Stimulator - 温冷皮膚刺激装置）

tcs

QST.LabのTCS IIはタッチスクリーンで簡単に操作できる温冷刺激装置です。

  • 温度範囲：0℃～60℃（0.1℃刻み）
  • 温度ランプ：0.1℃/秒～最大300℃/秒
  • 絶対精度：0.1°C
  • 相対精度：0.1°C
  • 5つの独立した刺激ゾーン（それぞれ異なる温度で設定可能）
  • オートキャリブレーション
  • バッテリー駆動
  • 4kgで持ち運びし易い
  • メンテナンス不要
  • 外部コンピュータによる駆動が可能
  • 外部機器（脳波、心電図、MRI）へのトリガー供給
graph graph

プローブ

すべてのプローブにはMRI対応版があります。

それぞれ異なる温度設定が可能な5つの独立した刺激ゾーンを備えています（T10とT14プローブ以外）。

T14（2部位刺激向け）
T14（2部位刺激向け）
  • プローブサイズ（L x W x H）：6.6 x 5.2 x 4.7 cm
  • 合計刺激表面：3.6cm2（プローブ1個分）
  • 各ゾーンのサイズ：7.4 x 24.4 mm
  • 速度：100°C/sec
  • MRI用速度：75°C/sec
T11（高感度QSTや長時間の刺激、MRI研究向け）
T11（高感度QSTや長時間の刺激、MRI研究向け）
  • プローブサイズ（L x W x H）：6.6 x 5.2 x 4.7 cm
  • 合計刺激表面：9cm2
  • 各ゾーンのサイズ：7.4 x 24.4 mm
  • 速度：100°C/sec
  • MRI用速度：75°C/sec
T10（小面積刺激向け、例：口腔内刺激）
T10（小面積刺激向け、例：口腔内刺激）
  • プローブサイズ（H x Dia.）：16 x 0.8 cm
  • 合計刺激表面：0.25cm2
  • ゾーンのサイズ：5 x 5 mm（※ゾーンは1つのみ）
  • 速度：150°C/sec
  • MRI用速度：75°C/sec
T09（長時間の刺激やMRI研究向け）
T09（長時間の刺激やMRI研究向け）
  • プローブサイズ（L x W x H）：6.6 x 4 x 4.4 cm
  • 合計刺激表面：4.5cm2
  • 各ゾーンのサイズ：7.4 x 12.2 mm
  • 速度：100°C/sec
  • MRI用速度：75°C/sec
T08（QSTや温冷誘発電位向け）
T08（QSTや温冷誘発電位向け）
  • プローブサイズ（L x W x H）：6.6 x 4 x 4.4 cm
  • 合計刺激表面：4.5cm2
  • 各ゾーンのサイズ：7.5 x 12 mm
  • 速度：170°C/sec
  • MRI用速度：75°C/sec
T04（温冷誘発電位やサーマルグリルイリュージョン向け）
T04（温冷誘発電位やサーマルグリルイリュージョン向け）
  • プローブサイズ（L x W x H）：6.6 x 4 x 4.4 cm
  • 合計刺激表面：1.6cm2
  • 各ゾーンのサイズ：3.2 x 9.9 mm
  • 速度：300°C/sec
  • MRI用速度：75°C/sec
T03（温冷誘発電位向け）
T03（温冷誘発電位向け）
  • プローブサイズ（H x Dia.）：10.5 x 4.4 cm
  • 合計刺激表面：1.2cm2
  • 各ゾーンのサイズ：3.2 x 2.4 mm x 3個
  • 速度：300°C/sec
  • MRI用速度：75°C/sec
T01（小面積刺激向け）
T01（小面積刺激向け）
  • プローブサイズ（H x Dia.）：10.5 x 2.5 cm
  • 合計刺激表面：0.4cm2
  • 各ゾーンのサイズ：3.2 x 2.4 mm
  • 速度：300°C/sec
  • MRI用速度：75°C/sec

アクセサリー

MRI eVAS（MRI Compatible Visual Analag Scale - MRI対応ビジュアルアナログスケール）
MRI eVAS（MRI Compatible Visual Analag Scale - MRI対応ビジュアルアナログスケール）

光ファイバーケーブルでTCS IIと接続するMRI対応のビジュアルアナログスケールです。被験者はタッチパッド上で指をなぞることで、スキャナ背面に設置されたスケールから視覚的なフィードバックを得ることができます。

EVAS（Electronic Visual Analag Scale - ビジュアルアナログスケール）
EVAS（Electronic Visual Analag Scale - ビジュアルアナログスケール）

ビジュアルアナログスケールを用いた感覚・痛み評価システムにより、非常にシンプルかつ直感的な方法で感覚・痛みを数値化することが可能です。触覚スライダー上の指の位置は、視覚フィードバック用のLEDを点灯させ、0から100までのデジタルスケールで記録し、TCSに送信します。

Digital to Analog Box（デジタル・アナログ変換ボックス）
Digital to Analog Box（デジタル・アナログ変換ボックス） Digital to Analog Box（デジタル・アナログ変換ボックス）

TCSの温度データをリアルタイムに出力するデジタル・アナログ変換ボックスです。アクイジションシステムに接続し、生理・電気生理計測と同期させることができます。

温度プローブサポート
温度プローブサポート 温度プローブサポート

前腕（画像左）とふくらはぎ（画像右）にプローブを接触させるためのサポート器具です。MRI対応。

※T04, T08, T09プローブ対応

CPM Plate（CPM誘発条件刺激装置）
CPM Plate（CPM誘発条件刺激装置） CPM Plate（CPM誘発条件刺激装置）

CPM誘発のための条件刺激を行う装置です。温度プローブと組み合わせて使用します。

LQS（LASER皮膚刺激装置）

LASER誘発電位研究のためのClass 1Cレーザー刺激

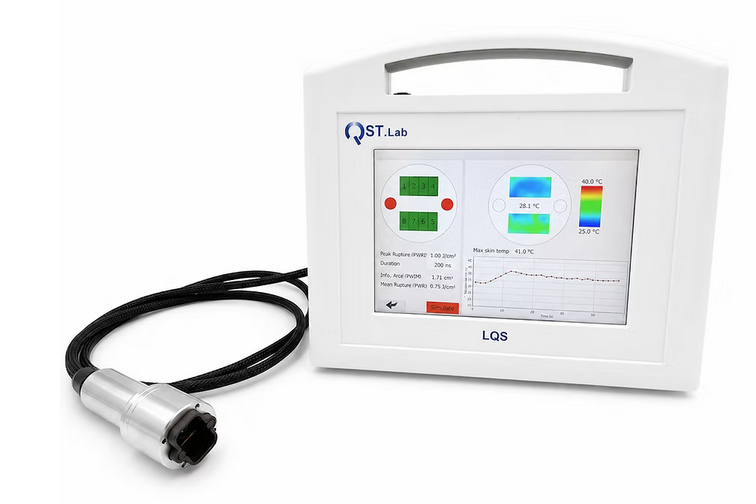

LQS - LASER Cutaneous Stimulator

LQS（LASER Cutaneous Stimulator）は、LASER誘発電位（LEP）、侵害受容、温度知覚、および疼痛研究プロトコルにおける制御された皮膚温熱刺激のために、QST.Labが開発した研究用装置です。

Class 1Cレーザー刺激装置として設計されたLQSは、制御された皮膚接触アプリケーションに適応した統合安全アーキテクチャにより、LASERベースの温熱刺激の利点を兼ね備えています。

研究者に対し、電気生理学的取得システムとの正確な同期をサポートしつつ、局所的な温熱刺激を提供するためのコンパクトで再現性の高い、プロトコル駆動型のソリューションを提供します。

LASER誘発電位に最適化

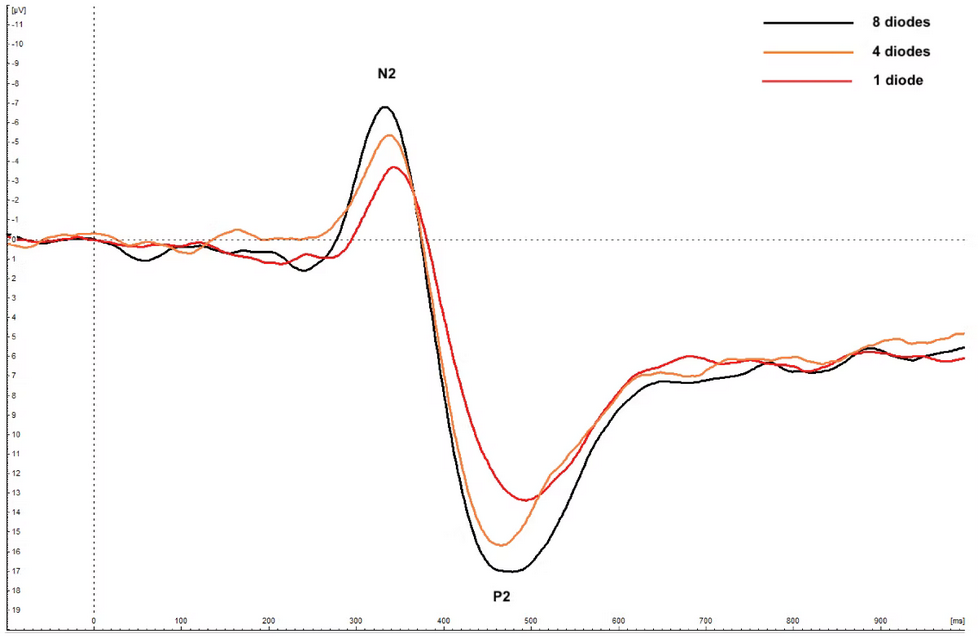

LASER誘発電位（N2P2波形）

LQSは、脳波（EEG）や誘発電位記録を行う研究室に特に適しています。

専用の0～5V TTL（トランジスタ-トランジスタ・ロジック）トリガー出力により、各刺激を外部取得システムと正確に同期させることが可能です。これにより、皮膚刺激と記録された電気生理学的応答との間の正確な時間的整合が実現されます。

LQSは以下のプロトコルに適しています：

  • LASER誘発電位（LEPs）
  • 侵害受容経路の評価
  • 温熱侵害受容刺激
  • 疼痛研究
  • 体性感覚研究
  • 制御された皮膚温熱刺激

標的皮膚刺激のための1470nm LASER LED

LQSは1470nm LASER LEDを使用しており、制御された皮膚温熱刺激のために選択された波長です。

この波長では、光学エネルギーが皮膚の表層で強く吸収されます。これにより、深部組織への過度なエネルギー浸透を制限しつつ、皮膚の感覚線維の近くに刺激を提供することが可能です。

この刺激アプローチは、温熱侵害受容経路の活性化およびLASER誘発電位の記録に特に適しています。

  • 表層的かつ制御されたエネルギー沈着
  • 皮膚感覚線維の近くでの刺激
  • 高速かつ局所的な温熱刺激
  • 深部組織加熱のリスク低減
  • 刺激間の再現性向上
  • 装置の安全限界内で使用した場合の皮膚火傷リスク低減
  • 電気生理学および疼痛研究プロトコルへの適切な統合

科学的プロトコルや目的の組織相互作用に応じて、リクエストに基づき代替波長を提案することも可能です。

Class 1Cの意義

Class 1C分類は、皮膚上でLASER刺激を使用する研究室にとって特に重要です。

制御された光学エネルギーをターゲット組織に提供しつつ、暴露条件を制限し運用リスクを低減する安全機構を統合しています。

研究チームにとって、以下の実用的な利点があります：

  • 開放ビームLASER構成と比較した実験ワークフローにおけるより安全な使用
  • 制御された皮膚接触刺激
  • 施設の安全規則や手順に応じた、複雑なLASER室要件の軽減
  • 繰り返しの実験セッションにおける使いやすさの向上
  • 神経生理学研究室へのより容易な統合
  • 従来の高クラスLASER刺激システムに代わるコンパクトで実用的な代替手段

制御された再現性のある温熱刺激

LQSの刺激プローブには8個の独立した1470nm LASER LEDが搭載されており、柔軟な刺激構成と刺激領域の精密な制御が可能です。

タッチスクリーンインターフェースまたはUSB/シリアルコンピュータ制御から、刺激パラメータを直接設定できます。

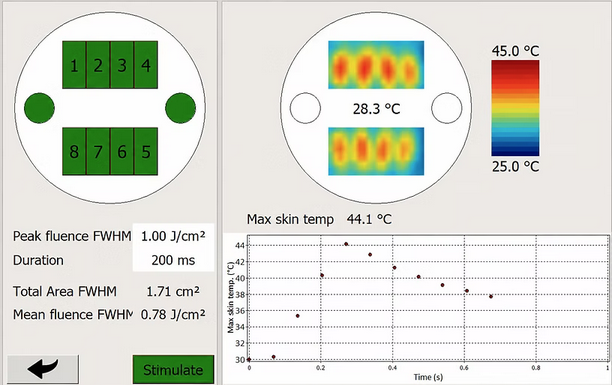

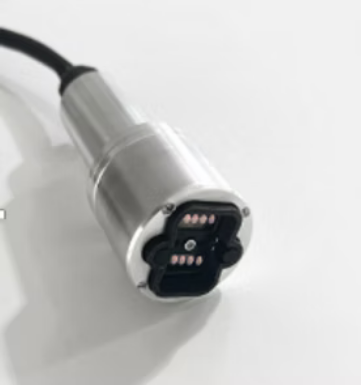

LQSプローブ - 8個のLASER LED 8個LED全選択時の画面表示とサーモグラフィ

8個LEDの選択による起動と赤外線カメラによる刺激領域および皮膚温度変化の可視化

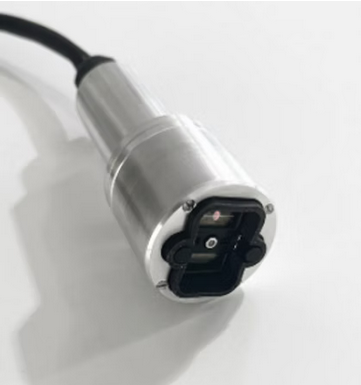

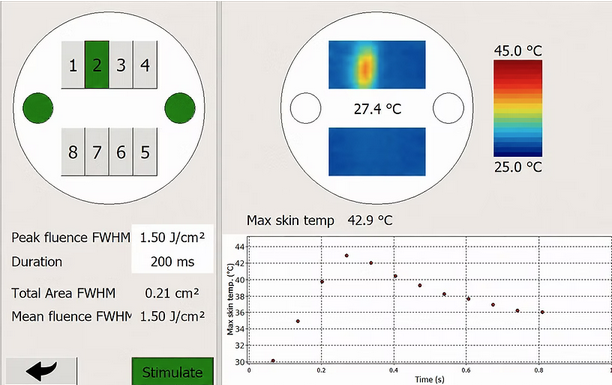

LQSプローブ - 近景 1個LED選択時の画面表示とサーモグラフィ

1個LEDの選択による起動と赤外線カメラによる刺激領域および皮膚温度変化の可視化

  • 8個の独立した1470nm LASER LED
  • ビーム面積：
    • 1 LED：0.21 cm²
    • 8 LED：1.70 cm²
  • 調整可能な刺激時間
  • 調整可能なエネルギー密度
  • アクティブダイオードの選択
  • 赤外線による皮膚温度モニタリング
  • タッチスクリーンインターフェース
  • カスタムプロトコル作成
  • USB/シリアル制御による自動実験
  • 0～5V TTLトリガー入出力
  • CSVデータ記録・エクスポート
  • バッテリーによる自律駆動
  • リクエストに応じた代替波長オプション

統合安全アーキテクチャ

LQSには、制御された研究室での使用をサポートするために設計された内蔵安全機能が含まれています。

  • LASER LEDの起動時自己テスト
  • パワー密度および刺激時間の制限
  • リアルタイムエネルギーモニタリング
  • 自動刺激停止
  • ガルバニック絶縁
  • 皮膚接触検出

これらの機能により、実験セッション中に制御された暴露条件を維持しながら、研究者が再現可能な刺激を提供することを支援します。

柔軟なプロトコルベースの操作

LQSでは、デバイスから直接カスタム実験プロトコルを作成・実行できます。

プロトコルステップには以下を含めることができます：

  • 刺激イベント
  • 待機期間
  • トリガー入出力
  • レスポンスボタンイベント
  • 反復
  • データ記録

記録されたデータはCSV形式で保存され、さらなる分析のためにUSB経由でエクスポートできます。

主要メリット

  • LASER誘発電位研究に特化した設計
  • 制御された皮膚接触使用のためのClass 1Cレーザーアーキテクチャ
  • 表層皮膚刺激のための1470nm波長
  • 柔軟な刺激領域のための8個の独立したLASER LED
  • EEGおよび外部取得システムとのTTL同期
  • 再現可能な実験ワークフローのためのプロトコルベース操作
  • 統合安全機能
  • コンパクトで実用的、繰り返しの研究室使用に適した設計
